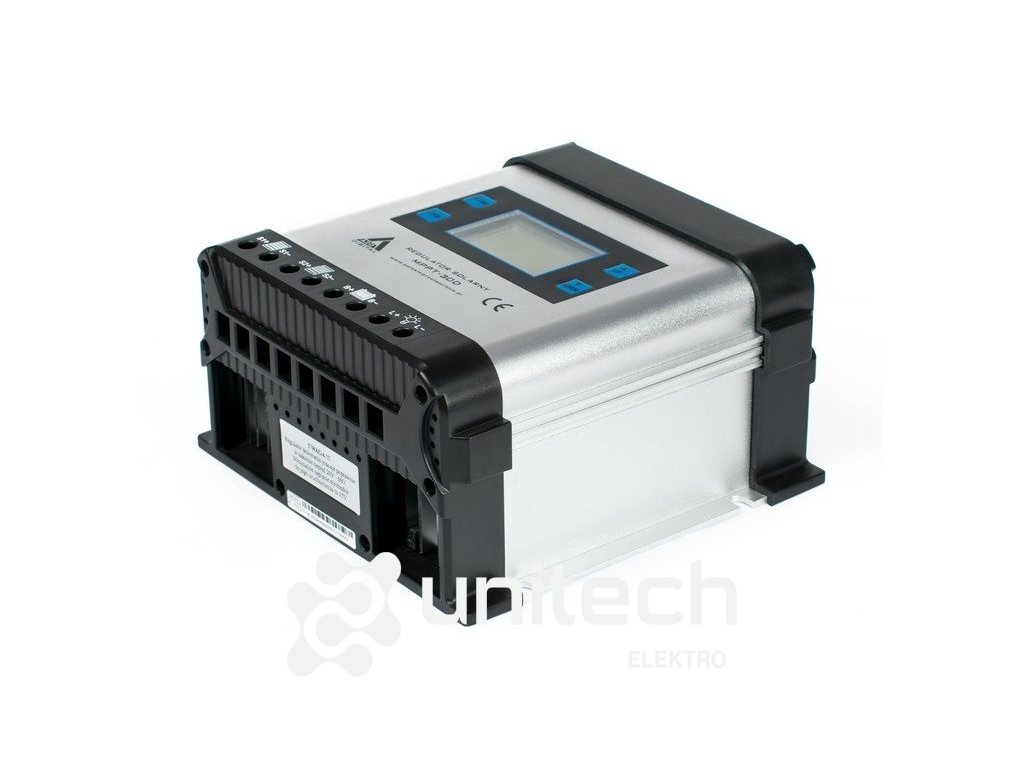

Solárny regulátor MPPT AZO Digital 30D LCD, 12-24V, 30A

Podrobný popis

FVE MPPT Solárny regulátor AZO Digital 30D LCD, 12-24V/30A

MPPT regulátory sú vylepšenou verziou PWM regulátorov.
Samozrejmosťou sú všetky základné funkcie, ktoré sú od regulátora nákladového priestoru vyžadované. Majú ďalšiu vstavanú funkciu zvanú MPPT, teda sledovanie MPP fotovoltaických modulov. MPP je bod maximálneho výkonu panelu, určený v charakteristikách prúd-napätia. Vďaka systému MPPT regulátor neustále kontroluje napätie na paneli detekciou bodu maximálneho výkonu, čo výrazne urýchľuje nabíjanie batérie cez panel. Regulátory MPPT urýchľujú nabíjanie batérie o 20 až 30 % rýchlejšie ako regulátory PWM.
MPPT regulátor je výbornou voľbou do klimatických podmienok u nás.

Charakteristický
Maximálne sledovanie pracovného bodu (MPPT)
Automatická detekcia napätia 12/24V
Regulácia napätia a prúdu
PWM nabíjanie
Technológia viacstupňového nabíjania
Odpojenie prijímačov
Automatické zapnutie po odpojení
LCD displej prevádzkových parametrov

Bezpečnostný systém
Prebíjanie batérie
Hlboké vybitie batérie
Opačná polarita na každom zo vstupov/výstupov
Automatická elektronická poistka
Ochrana proti skratu
Prepäťové ochrany na vstupe panelu
Vysokonapäťová ochrana Uoc, keď nie je pripojená batéria
Pred spätným prúdom do panelu v noci
Proti prehriatiu a preťaženiu
Odpojenie batérie s príliš vysokým napätím

Obsah balenia:
Solárny regulátor MPPT-30D
Užívateľská príručka

Parametre/Názov produktu: Solárny regulátor MPPT-30D
Výstup-vstupné napätie: 12V @ 20V-60V/24V @ 30V-90V (automatická detekcia)
Podporovaný typ batérie: AGM/Gel
Nabíjacie napätie (nastaviteľné): 14,0V ÷ 15,0V/28,0V ÷ 30,0V
Prídržné napätie: 13,8V/27,6V
Vypínacie napätie (LVD): 10,4V ÷ 11,4V/20,8V ÷ 22,8V
Znovupripojovacie napätie: 12,2V ÷ 13,2V/24,4V ÷ 26,4V
Prepäťová ochrana batérie: 12V @ 17V/24V @ 34V
FV prepäťová ochrana: 12V @ 60V/24V @ 90V
Maximálny nabíjací prúd: 30A
Maximálny zaťažovací prúd: 30A
Vlastný odber prúdu: <1mA (pohotovostný režim)/15mA (práca)/130mA (práca s pripojenou záťažou)
Pracovná teplota:-25 °C ~ + 55 °C
Teplotná kompenzácia: 12 V @ 18 mV/° C/24 V @ 36 mV/° C
Maximálna veľkosť drôtu: 16mm/6AWG
Stupeň krytia (IP): IP21
Rozmery dxšxv[mm]: 175x175x95
Hmotnosť[kg]: 1,54

1 Zmenu obsahu zobrazeného na displeji a po dlhom držaní (5 sekúnd) prepnutie do režimu editácie zvoleného parametra
2 Tlačidlo LOAD-vypínač DC záťažového obvodu. Jedno krátke stlačenie-zapnutie obvodu, jedno krátke stlačenie-rozpojenie obvodu
3 Displej-informuje o aktuálnych prevádzkových parametroch
4 Tlačidlo šípka hore-zmena zobrazeného parametra v menu a zmena hodnoty v editačnom režime
5 Tlačidlo šípka dole-zmena zobrazeného parametra v menu a zmena hodnoty v editačnom režime
6 Panelový konektor-kladný a záporný pól na pripojenie solárneho panelu
7 Konektor batérie-kladný a záporný pól slúži na pripojenie batérie (12V alebo 24)
8 Záťažový konektor (výstup)-kladný a záporný pól slúži na pripojenie záťaže (12V alebo 24V v \u200b\u200bzávislosti na pripojenej batérii)
