Solárny invertor ECO MPPT-3000, 3.5kW, PLU 32301

Podrobný popis

Prevodník ECO Solar Boost MPPT-3000 PRO umožňuje priame použitie systémov fotovoltaických panelov pre napájanie odporových vykurovacích zariadení, ako sú elektrokotle, ohrievače, vykurovacie rohože, ohrev vody atď.

Systém je jednoduchý, vyžaduje iba pripojenie príslušného počtu (4 až 9 kusov) fotovoltaických panelov s prevádzkovým napätím cca 35V alebo zodpovedajúcim počtom panelov s iným napätím a energetickým spotrebičom, napr. elektro kotol, podlahové vykurovanie a pod.

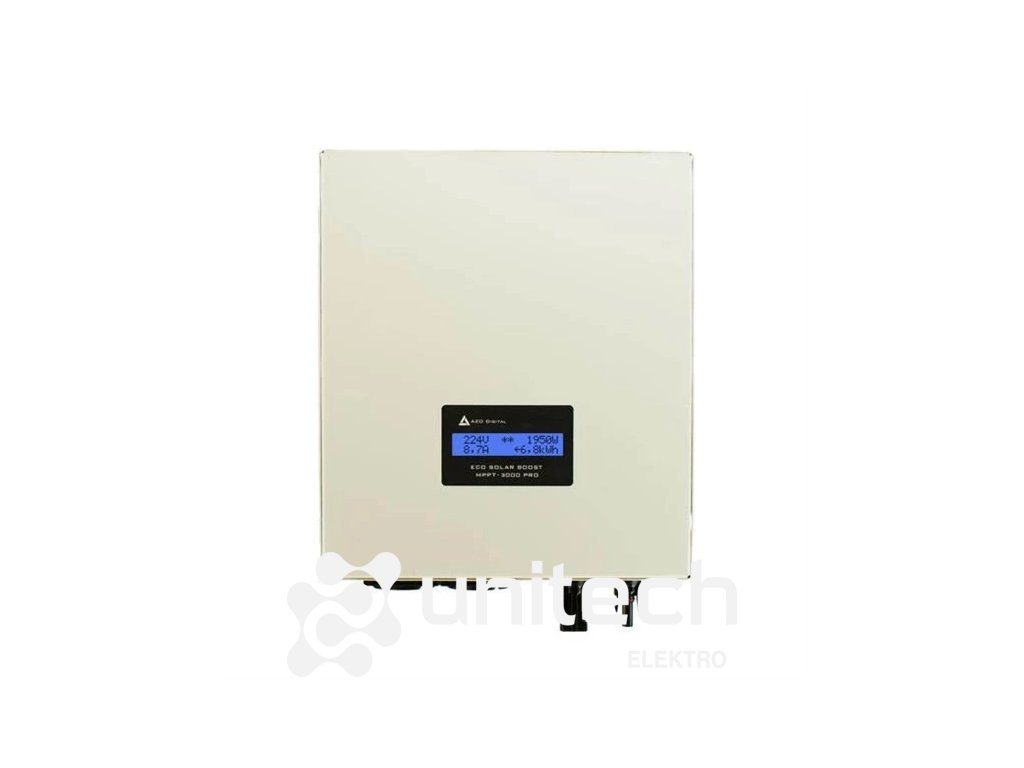

Konvertor ECO Solar Boost MPPT-3000 PRO je vybavený LCD displejom, ktorý užívateľa informuje o parametroch FV inštalácie, ako sú:
napätie systému FV poľa
elektriny vyrábané FV panely
výstupný výkon
celková energia vyrobená v aktuálny deň
celkovú energiu vyrobenú v predchádzajúci deň
celková vyrobená energia (merané od prvého zapnutia)
Displej navyše zobrazuje aktuálne udalosti a zistené nezrovnalosti vo forme textových správ.
LCD displej

Jednosmerný prúd generovaný v paneloch, ktorý nie je možné privádzať priamo do vykurovacích zariadení, sa v meniči premieňa na striedavý prúd, ktorý je možné použiť na napájanie vykurovacích zariadení.

Maximálny výkon systému je 3,5kW, prevodník má prioritný výstup číslo "1" a závislý výstup číslo "2".

Schéma inštalácie

Najjednoduchšia inštalácia kúrenia

Zariadenie Vám umožní pripojiť dve vykurovacie zariadenia, napríklad dva kotly, z ktorých jeden bude kúriť ako prvý a druhý, keď termostat prvého prestane prijímať energiu z meniča. Vďaka implementovanej funkcii MPPT sa menič automaticky prispôsobí výkonu ohrievača a nastaví jeho pracovný bod tak, aby energia prijímaná zo systému fotovoltaických panelov bola maximálna.

POZOR! Vykurovacie zariadenia s elektronickými regulátormi je možné napájať iba z výstupu číslo 1 .

Tabuľka zobrazená vo fotografiách, ukazuje spôsob výberu optimálneho ohrievača v závislosti od výkonu a napätia FV systému. Výber optimálneho ohrievača zaručuje najvyššiu účinnosť FV systému na ohrev vody.

Technické parametre:

- vstupné napätie [VDC]: 120 až 350 (VDC)
- výstupné napätie [VAC]: 120 až 350 (VAC)
- maximálny výkon: 3,5 kW
- funkcia MPPT: ÁNO
- pripojenie FV panelov: Sériovo alebo sériovo paralelne
- priebeh napätia na výstupe: Modifikovaný sínus
- VAC výstup č. 1: Prednosť
- VAC výstup č. 2: Závislá *
- ochrana pod / prepätie: ÁNO
- tepelná ochrana: ÁNO
- ochrana proti preťaženiu: ÁNO
- pracovná teplota: -25 °C ~ + 55 °C
- účinnosť: > 96 %
- chladenie: Aktívne

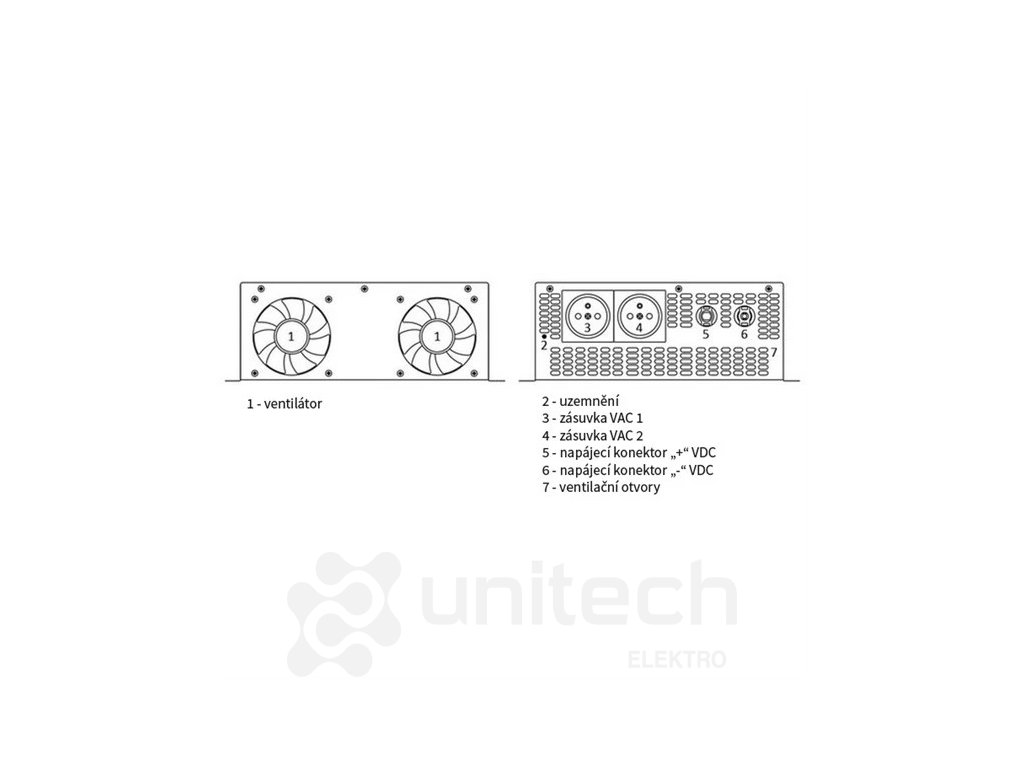

- napájací konektor: konektor MC4
- výstupná zásuvka 230V: 2 x E (French s kolíkom)
- materiál: Hliník
- stupeň krytia (IP): IP21
- rozmery d x š x v [mm]: 320 x 272 x 96 mm
- váha (kg): 4,1 kg

Balenie: 1ks

Obsah balenia: 1ks Solárny invertor ECO Solar Boost MPPT-3000 3,5 kW PRO (Panely a bojler nie sú súčasťou balenia)

* Maximálny výkon systému je 3,5kW, striedač má prioritný výstup "1", ktorý má vždy napäťový a závislý výstup "2", ktorý sa zapne, keď nie je spotrebovaná žiadna energia na výstupe "1" a vypne sa, keď výstup "1" znovu začne energiu odoberať.
