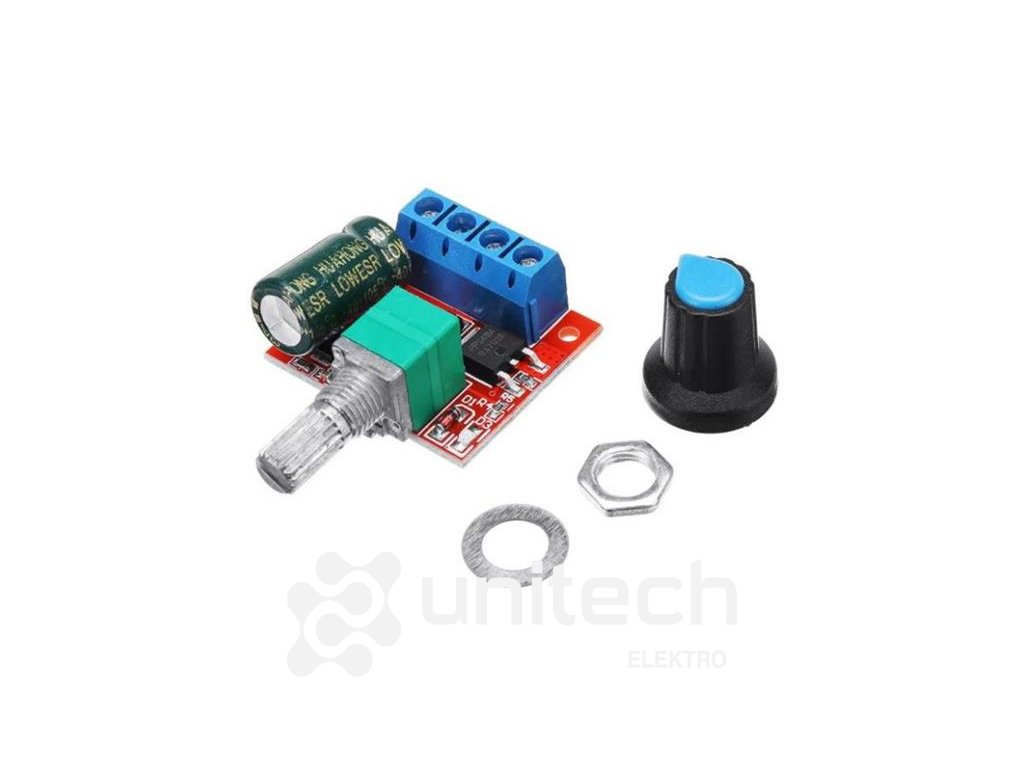

Regulátor otáčok PWM jednosmerných (DC) motorov 5-35V do 5A

Podrobný popis

Impulzný PWM regulátor pre DC motory alebo LED svetlá a pásky. Bez spätnej väzby na kontrolu nastavených otáčok.


Technické parametre:

- Napájacie napätie: DC 5–35V
- Max. výstupný výkon 90W
- Max. špičkový výstupný prúd: 5A
- Max. trvalý výstupný prúd 2,6A
- Pokojový prúd 7uA
- Frekvencia PWM 20kHz
- Rozsah regulácie 1–100% zmenou šírky pulzu
- Rozmery 30×24×14mm /13g

Zapojenie:

M- Motor -
M+ Motor +
V+ Napájanie +
V- Napájanie -

Pri zapojení nezáleží, akým spôsobom je jednosmerný motor na svorky + a – pripojený. Pri prípadnom opačnom zapojení sa motor začne otáčať na druhú stranu. Rýchlosť otáčania pripojeného motora sa reguluje potenciometrom.

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
